本体仕様 (NPL1602N, NPL1624N)



光源 36個の SMD 白色LED
色温度 2700 K, CRI 90以上
入力電源 24 VDC
消費電力 約 15 W
調光 アナログ調光
コネクタ NPL1602N: XLR4pin
NPL1624N: ミニXLR3pin
動作温度 -10℃ ~ +40℃
重量 NPL1602N: 約1.25 kg
NPL1624N: 約0.54 kg



パワーサプライ仕様 (SPY2440MKII)

入力電圧 100 – 230 VAC, 50/60Hz
消費電力 500w (MAX)
入力制御コネクタ XLR5pin
出力制御コネクタ スピコン x2系統
コントロール DMX512
本体制御台数 1系統14灯 x2 最大28灯
寸法 482mm(W) x 88mm(H) x 367mm(D)
重量 約7.3 kg (ケース込 約14 kg)



分配器仕様 (VPY8, VPY4)



譜面灯用コネクタ VPY8: XLR4pinメス x8口
VPY4: XLR4pinメス x4口
調光制御用コネクタ スピコン (IN/OUT共用) x2口
寸法 VPY8: 105mm x 68.5mm x 174mm
VPY4: 105mm x 48mm x 174mm
重量 VPY8: 0.91 kg
VPY4: 0.75 kg

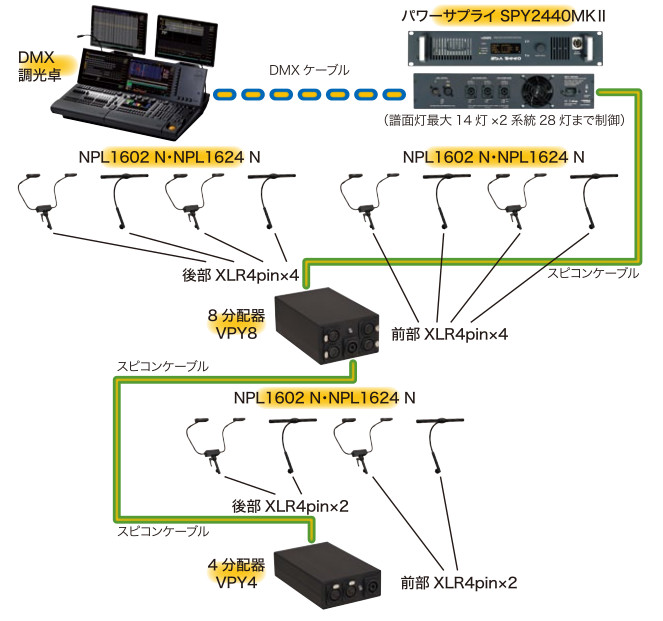

システム構成図(参考例)
